抗腐蚀金属材料SSC试验—四点弯曲测试

在石油天然气开采、炼化装备、海洋工程等严苛腐蚀环境中，金属材料的抗应力腐蚀开裂（SSC，SulfideStressCracking）性能直接决定设备运行安全与使用寿命。SSC作为金属在拉应力与腐蚀介质协同作用下的突发性失效形式，一旦发生会引发设备泄漏、爆炸等重大安全事故，造成巨额经济损失和人员伤亡。四点弯曲检测作为SSC试验中最常用、最精准的方法之一，凭借应力分布均匀、模拟工况贴合实际等优势，成为评估抗腐蚀金属材料SSC性能的核心手段。本文将全面解析SSC试验中四点弯曲检测的原理、流程、标准及工程应用，助力行业从业者精准掌握检测要点，规避材料失效风险。

一、SSC四点弯曲检测的核心意义

抗腐蚀金属材料广泛应用于含硫化氢（H₂S）的酸性环境，如油气井口装置、集输管道、加氢反应器等，这些场景中材料需同时承受工作载荷产生的拉应力与腐蚀介质的侵蚀，极易发生SSC开裂。据行业数据统计，油气行业中约34%的设备失效事故与材料SSC性能不达标直接相关，某气田集气站曾因阀门内件未通过SSC试验，服役18个月后发生应力腐蚀开裂，泄漏天然气引发爆炸，造成3人死亡。

四点弯曲检测通过模拟实际工况下的应力状态与腐蚀环境，精准评估金属材料在拉应力与H₂S介质协同作用下的抗开裂能力，其核心意义体现在三个方面：一是为高硫油气田、海洋工程等场景的材料选型提供科学数据支撑，避免因选材不当导致的设备失效；二是指导材料生产工艺优化，通过检测结果追溯热处理、表面处理等工艺缺陷，提升材料抗SSC性能；三是满足行业合规要求，确保设备符合国际国内相关标准，规避生产运营中的安全风险与市场准入壁垒。

二、SSC四点弯曲检测的原理的核心逻辑

SSC四点弯曲检测本质是一种恒位移试验，核心原理是通过四点弯曲夹具对金属试样施加恒定挠度，使试样凸形外表层产生均匀的纵向拉应力，从内支点到外支点应力线性降至零，同时将试样置于模拟实际工况的含H₂S腐蚀介质中，持续一定时间后，观察试样是否出现开裂，以此判断材料的抗SSC性能。

与三点弯曲检测相比，四点弯曲检测的核心优势的是内支点间的试样拉伸表面应力分布均匀，可有效避免三点弯曲中试样单点受力导致的应力集中，更贴合实际设备的受力状态，能精准捕捉材料在均匀拉应力与腐蚀介质协同作用下的裂纹萌生与扩展规律。此外，四点弯曲检测可对多个试样在不同应力等级下进行测试，能精准获取材料的临界应力值（EC），为材料性能评估提供量化数据。

检测过程中，应力分布与试样尺寸、支点间距密切相关，通常内加载辊间距离控制在50-60mm，外加载辊距离控制在100-130mm，加载辊直径选用6-10mm，确保试样拉伸表面应力均匀稳定。同时，试样与加载夹具需采用陶瓷等绝缘材料隔离，避免电偶腐蚀影响检测结果。

三、SSC四点弯曲检测的完整流程（附操作要点）

SSC四点弯曲检测需严格遵循标准流程操作，核心分为试样制备、试验装置调试、腐蚀环境模拟、应力加载、试验运行、结果评定六个环节，每个环节的操作规范性直接影响检测结果的准确性，具体流程如下：

（一）试样制备

试样选用与实际设备材质一致的抗腐蚀金属材料，优先采用矩形平直试样，标准尺寸为长（115.0±1.3）mm、宽（15.0±0.13）mm、厚（5.00±0.13）mm，小尺寸试样可选用长（67.3±1.3）mm、宽（4.57±0.13）mm、厚（1.52±0.13）mm，需保持近似尺寸比。取样时需沿材料轧制方向取样，避免横向取样导致抗开裂性能被低估30%。

试样加工需避免表面过热和冷加工损伤，最后两道加工量不超过0.05mm，表面粗糙度Ra需不高于0.8μm，焊接试样需垂直于焊缝取样，焊缝位于试样中部。加工完成后，用溶剂脱脂并以丙酮清洗，清洗后禁止用手触摸试样试验段，放入干燥器中保存至试验开始。

（二）试验装置调试

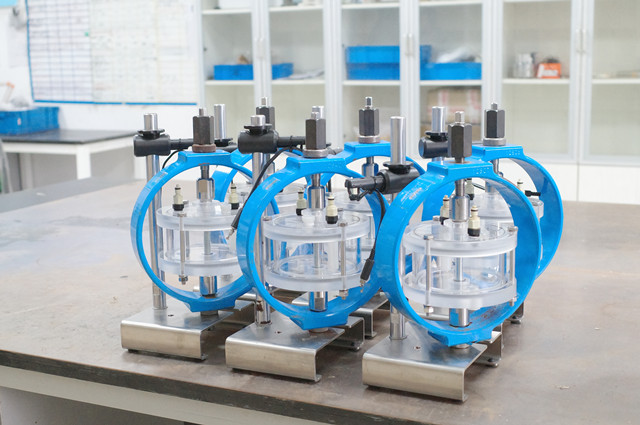

试验装置主要包括四点弯曲夹具、试验容器、挠度计、气体供应系统等。调试时，首先检查夹具的刚度与绝缘性能，选用陶瓷支撑辊实现试样与夹具的电绝缘，避免电偶腐蚀；挠度计最小刻度需达到0.0025mm，确保挠度测量精准；试验容器需满足溶液体积与试样表面积比为（30±10）mL/cm²，最大容积不超过10L，容器底部安装烧结玻璃鼓泡器，用于通入惰性气体和H₂S气体，且鼓泡不得冲击试样。

（三）腐蚀环境模拟

根据实际工况，按照相关标准配制腐蚀溶液，常用溶液为5%NaCl+0.5%CH₃COOH+饱和H₂S，严格控制pH值在2.5-3.0之间，pH值偏差会导致腐蚀速率差异达40%。溶液配制完成后，先通入惰性气体除氧，再通入H₂S气体至饱和，通过碘量法检测溶液中H₂S浓度，确保浓度符合试验要求，并在试验开始、24小时后、每周及试验结束后定期检测记录。

（四）应力加载

根据材料实际服役应力，计算所需挠度值，通过四点弯曲夹具对试样施加恒定挠度，加载过程中需精准控制挠度，若超过要求值，需更换试样重新试验。加载完成后，检查试样受力状态，确保内支点间拉伸表面应力均匀，无应力集中现象，负荷传感器需每月校准，避免因传感器漂移导致试验无效。

（五）试验运行

将加载完成的试样放入盛有腐蚀溶液的试验容器中，持续通入H₂S气体并保持一定正压，防止空气进入，维持腐蚀环境稳定。试验持续时间通常为720小时，高温高压工况需根据标准延长试验时间，试验过程中实时监控溶液温度、H₂S浓度、pH值等参数，确保试验条件稳定。

（六）结果评定

试验结束后，取出试样并清洗干净，用10倍放大镜目视检查试样拉伸表面，若出现任何表面开裂或裂纹，且无法证明裂纹非SSC导致，则判定试样不合格；若未出现裂纹，则判定试样合格。同时，记录试样断裂时间、应力等级等数据，结合微观分析（如金相显微镜观察），全面评估材料的抗SSC性能。

四、SSC四点弯曲检测的核心标准与行业应用

（一）核心执行标准

SSC四点弯曲检测需严格遵循国际国内相关标准，确保检测结果具有权威性和可比性，常用核心标准包括：

1.中国国家标准：GB/T4157-2017《金属在硫化氢环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验方法》，明确将四点弯曲检测列为方法E，规定了常温常压及高温高压下的试验要求；GB/T40403-2021《金属和合金的腐蚀用四点弯曲法测定金属抗应力腐蚀开裂的方法》，提供了四点弯曲试验的通用指南，适用于母材和焊缝的检测。

2.国际标准：NACETM0177（美国腐蚀工程师协会标准），区分A、B、C三种试验方法，其中C方法为弯曲梁试验，与四点弯曲检测原理一致，适用于不同设备类型；ISO7539（国际标准化组织标准），强调溶液电导率控制，对离子污染敏感。

3.企业标准：如壳牌DEP31.40.20.10，要求附加氢致开裂（HIC）试验，进一步提升检测严苛度，确保材料适配极端工况。

（二）行业应用场景

SSC四点弯曲检测广泛应用于抗腐蚀金属材料的研发、生产、验收及在役设备检测，核心应用场景包括：

1.石油天然气行业：油气开采中的井口装置、采油树、油管（H₂S分压>0.0003MPa），集输管道（X65及以上钢级），炼化设备中的加氢反应器、回收装置（操作温度>200℃），均需通过四点弯曲检测验证抗SSC性能。

2.海洋工程：海底管汇、水下采油系统等，需承受海水与H₂S的双重腐蚀，四点弯曲检测可精准评估材料在复杂腐蚀环境中的抗开裂能力，某西部气田采用经检测合格的2507双相钢管道，使设备设计寿命从15年延长至22年。

3.其他行业：核电、化工、船舶等领域的抗腐蚀金属构件，如核电设备中的耐腐蚀管道、船舶中的海水接触部件，通过四点弯曲检测确保材料在长期服役中不发生SSC失效。

五、检测常见问题与注意事项

1.试样制备缺陷：机加工刀痕深度>0.05mm会使裂纹萌生位点增加5倍，需严格控制加工精度；对氢致损伤敏感的材料，避免使用电火花切割，若采用需研磨去除表面残留氢，研磨厚度不低于500μm。

2.环境模拟偏差：H₂S分压需精准控制在±0.0001MPa，压力波动会导致结果误判；溶液pH值需定期检测，pH<4时材料进入酸性开裂敏感区，易导致检测结果失真。

3.应力加载误差：应变速率需控制在1×10⁻⁶/s至1×10⁻⁷/s，速率偏差会使断裂时间波动±25%；加载过程中需避免夹具与试样摩擦过大，影响应力分布均匀性。

4.结果评定误区：仅用10倍放大镜观察可能漏检微裂纹，必要时需采用×500金相显微镜观察断面，确保裂纹检测精准；不得提前终止试验，否则会导致假阴性结果。

六、结语

抗腐蚀金属材料SSC试验—四点弯曲检测，是保障严苛腐蚀环境中设备安全运行的核心技术手段，其检测结果直接决定材料选型、工艺优化及合规性验收。随着石油天然气、海洋工程等行业的快速发展，对金属材料抗SSC性能的要求不断提升，四点弯曲检测凭借应力分布均匀、模拟贴合实际、检测精准等优势，应用范围将持续扩大。

未来，随着检测技术的升级，四点弯曲检测将向自动化、智能化方向发展，结合有限元分析（FEA）模拟实际工况应力分布，进一步提升检测效率与精准度，为抗腐蚀金属材料的研发与应用提供更有力的技术支撑，助力行业实现安全、高效、低碳发展。
