中文
英文
在线客服
沸腾氯化镁应力腐蚀试验是金属应力腐蚀开裂（SCC）领域经典的加速检测手段，核心用于评估奥氏体不锈钢、镍基合金等材料，在高浓度氯离子、高温与拉应力共同作用下的抗应力腐蚀性能，是化工、核电、海洋工程选材与质量检测的关键依据。
一、沸腾氯化镁应力腐蚀试验核心原理
应力腐蚀开裂的发生，需同时满足敏感材料、腐蚀性介质、持续拉应力三大条件，沸腾氯化镁试验通过强化这三项要素实现加速考核。
腐蚀性介质：采用浓度约 42% 的氯化镁溶液，在加压沸腾状态下温度可达 150℃，氯离子活性大幅提升，可快速破坏不锈钢表面 Cr₂O₃钝化膜，触发金属腐蚀反应。
拉应力条件：通过恒载荷、恒位移外力加载，或利用试样自身残余应力，为裂纹萌生与扩展提供力学动力。
材料敏感性：304、316 等奥氏体不锈钢、铝合金等材料，在氯离子环境中易出现钝化膜破裂 - 阳极溶解型应力腐蚀，裂纹多沿晶界扩展。
在三者协同作用下，应力集中区域优先发生腐蚀，腐蚀坑进一步放大应力集中，最终导致裂纹快速扩展至试样断裂。

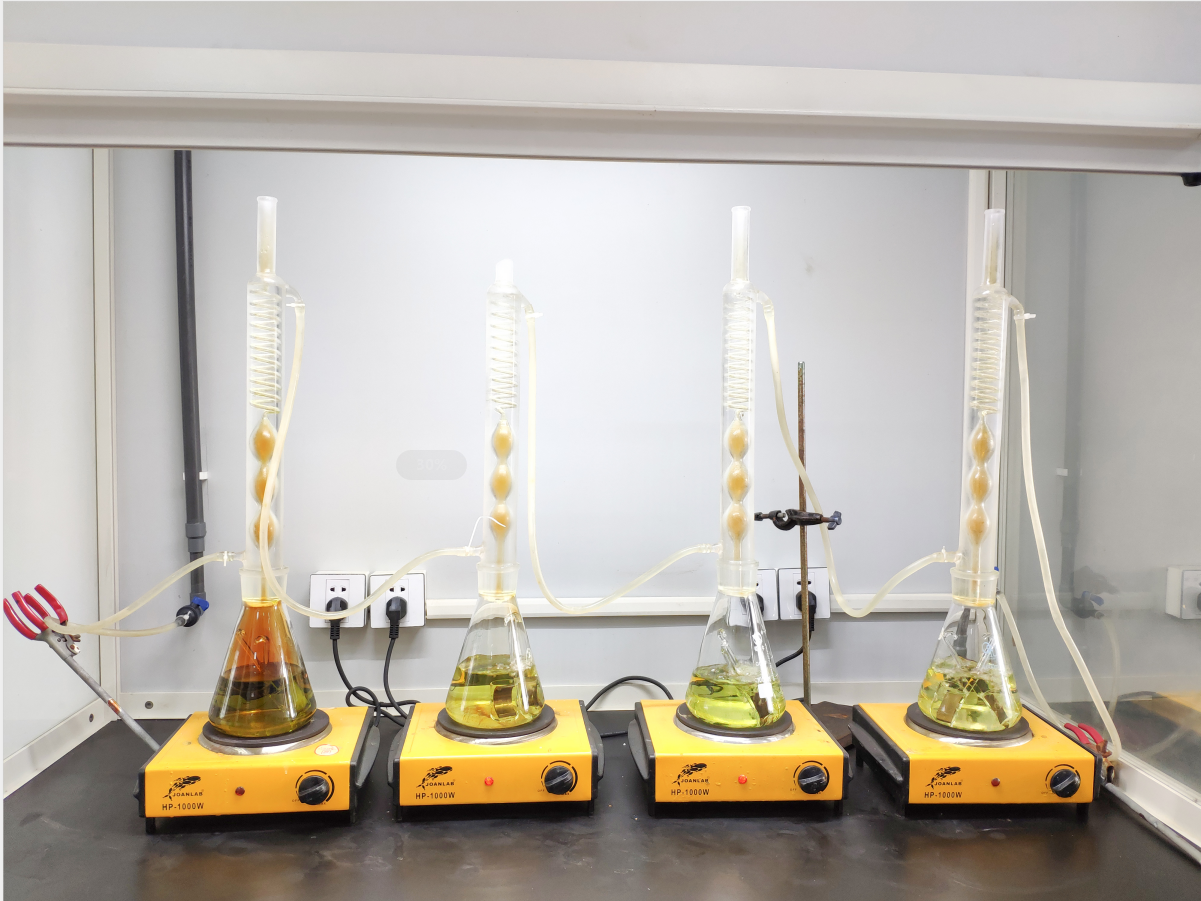

.png)
二、试验关键参数与标准流程
核心试验参数
试验介质：42±1% 氯化镁水溶液，需用分析纯试剂配制，避免杂质干扰结果
试验温度：溶液沸腾温度约 150℃，需加压装置维持，防止暴沸与挥发
应力加载：恒载荷法（测断裂时间）、恒位移法（研裂纹扩展）
应力水平：材料屈服强度的 60%~90%，或按实际工况设置梯度
试验周期：至试样断裂，或 1000h 无裂纹判定合格
试样类型：光滑拉伸、缺口拉伸、C 型环试样等
标准试验流程
试样制备：依据 ASTM G36 等标准加工试样，表面打磨至镜面，经丙酮脱脂、无水乙醇清洗后干燥。
应力加载：用专用装置施加预设拉应力，焊接接头等残余应力试样可直接测试。
介质与装置搭建：配制 42% 氯化镁溶液，注入钛合金 / 聚四氟乙烯衬里高压腐蚀釜，将试样完全浸没后密封。
试验监控：全程记录温度、压力与试样状态，恒载荷试验中载荷骤降即为断裂，记录失效时间。
结果评价：宏观观察断裂时间与断口形貌；微观用 SEM 分析裂纹形态、EDS 检测腐蚀产物；以临界应力强度因子、断裂时间 - 应力曲线评估抗 SCC 性能。
三、沸腾氯化镁应力腐蚀试验应用场景
材料筛选选型：对比 304 与 316L 不锈钢等材料抗 SCC 能力，为氯离子富集环境工程选材提供数据支撑。
制造工艺优化：验证固溶处理、焊后消应力等工艺对材料应力腐蚀敏感性的影响，优化生产流程。
构件失效分析：模拟含氯环境断裂工况，复现裂纹特征，判断断裂是否由应力腐蚀导致。
产品质量检测：作为金属材料出厂、服役前的抽检项目，保障材料满足抗腐蚀使用要求。
四、试验执行标准与局限性
常用标准
国际标准：ASTM G36-94 (2020)、ISO 12737:2005
国内标准：GB/T 15970.7-2000
试验局限性
加速试验与实际工况存在差异，低浓度氯离子、常温环境结果需结合现场解读。
恒载荷法无法模拟交变应力等复杂应力场，需搭配慢应变速率拉伸试验（SSRT）综合评估。
仅适用于氯离子介质，不能评估氢氧根、硫酸根等其他离子的腐蚀作用。
五、试验安全与操作注意事项
安全防护：试验在通风橱内开展，操作人员佩戴耐酸手套、护目镜，防范高温强腐蚀溶液灼伤。
装置保障：高压腐蚀釜密封完好，避免泄漏、压力骤降引发安全事故。
试验控制：统一试样表面状态、精准控制应力加载，提升试验重复性与数据准确性。
综上，沸腾氯化镁应力腐蚀试验是评估金属抗氯离子应力腐蚀性能的标杆方法，试验结果对材料研发、工程应用、失效分析均具备重要指导意义，是金属腐蚀检测领域不可或缺的技术手段。
