金属板材抗氢致开裂检测

在石油天然气、化工、氢能储运等核心工业领域，金属板材是各类设备、管道的基础材料，其服役安全性直接关系到生产稳定与人员安全。而氢致开裂（HIC）作为金属材料的“隐形杀手”，隐蔽性强、破坏性大，常导致设备突发断裂、介质泄漏等重大事故，因此金属板材抗氢致开裂测试成为防范此类风险的关键环节，也是保障工业生产安全的核心检测手段。

氢致开裂是指氢原子渗透进入金属板材内部后，在微观缺陷、晶界等“氢捕获点”聚集，改变材料微观结构或削弱原子间作用力，导致板材韧性与延展性大幅下降，最终萌生细小裂纹并逐步扩展的脆性断裂现象。与普通腐蚀不同，氢致开裂无需明显外力作用，裂纹多隐藏在板材内部，初期难以察觉，一旦发生便无法彻底消除，仅能在未开裂前通过脱氢处理缓解风险，这也凸显了提前开展抗氢致开裂测试的重要性。

一、金属板材抗氢致开裂测试的核心必要性

工业生产中，金属板材长期处于含氢环境（如湿H₂S环境、高压氢气、酸洗电镀工艺等），氢致开裂风险无处不在。数据显示，30%的油气管道泄漏事故与氢损伤相关，而传统检测手段的漏检率高达20%，一旦失效不仅会造成生产中断，还可能引发爆炸、有毒介质泄漏等严重后果。

抗氢致开裂测试的核心价值体现在三个方面：一是原材料质量管控，筛选出抗HIC性能合格的金属板材，避免不合格材料投入使用，从源头降低安全隐患；二是生产工艺验证，评估焊接、轧制、热处理等工艺对板材抗HIC性能的影响，优化生产流程，提升产品质量；三是在役设备运维，定期检测服役板材的HIC缺陷，及时发现隐患并处理，延长设备使用寿命。

尤其对于高强度钢、管线钢等常用金属板材，其强度越高，对氢脆的耐受度越低，更需要通过专业测试明确其抗HIC性能，确保适配具体服役场景。

二、金属板材抗氢致开裂测试的核心标准与方法

抗氢致开裂测试需遵循严格的行业标准，确保检测结果的准确性与通用性，目前国内外主流标准主要包括中国国标GB/T8650-2015、美国NACETM0284-2016、国际标准ISO11114-4等，不同标准适配不同场景，核心测试方法以浸入法和高压氢环境测试为主。

（一）核心测试标准解析

1.GB/T8650-2015：我国管线钢抗HIC试验的核心标准，适用于评价金属板材在湿H₂S环境中的抗氢致开裂能力，明确规定了试样制备、试验条件、结果评定等要求，是国内工业领域应用最广泛的标准。

2.NACETM0284-2016：国际通用的管道和压力容器钢抗HIC测试标准，侧重模拟实际工业含氢腐蚀环境，对试验溶液配置、试验周期、结果判定有更细致的要求，适用于出口及高端工业场景。

3.ISO11114-4：针对气瓶、储氢设备用金属板材的抗氢脆性试验标准，主要模拟高压氢环境，适用于氢能储运领域的板材检测，试验压力可达10~100MPa，温度覆盖-40℃至85℃，贴合氢能设备实际服役工况。

（二）主流测试方法与流程

目前金属板材抗氢致开裂测试以实验室模拟试验为主，核心流程分为试样制备、环境模拟、试验执行、结果评定四个环节，具体如下：

1.试样制备：根据板材厚度选取合适尺寸，厚度不大于30mm时，试样尺寸为板厚×20mm×100mm；厚度大于30mm时，从厚度1/2处取样，尺寸为20mm×20mm×100mm，每组需制备3个试样，确保测试重复性。试样表面需打磨平整，去除氧化皮、油污，避免表面缺陷影响氢原子渗透。

2.环境模拟：根据测试标准和实际服役场景，配置模拟环境。湿H₂S环境测试需配置含H₂S的酸性水溶液，高压氢环境测试需控制氢气纯度（通常要求5N级以上）、压力和温度，模拟氢能储运等极端工况。

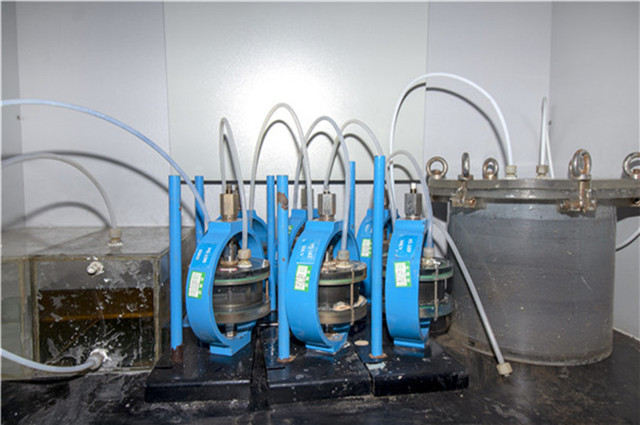

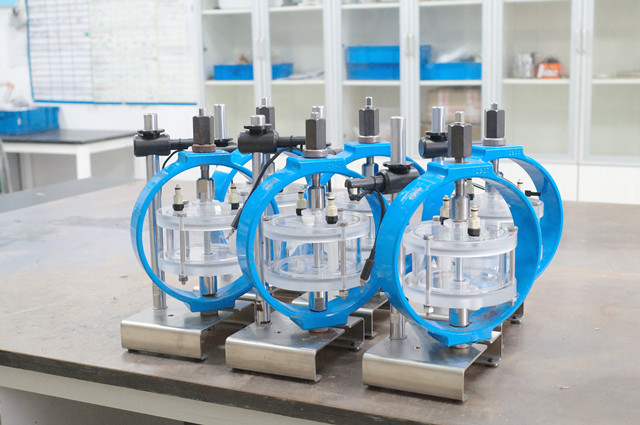

3.试验执行：将试样浸入模拟溶液或置于高压氢环境中，保持规定温度和时间（常规试验周期为96小时），期间实时监测环境参数，确保试验条件稳定[6]。部分场景需进行氢压循环加载，模拟设备反复服役的受力状态。

4.结果评定：试验结束后，采用金相法观察试样截面，计算裂纹长度率（CLR）、裂纹厚度率（CTR）、开裂敏感率（CSR）三个核心参数，根据标准阈值判断板材抗HIC性能等级[6]。同时可结合扫描电镜（SEM）观察裂纹形态，进一步分析开裂机理。

三、测试关键影响因素与注意事项

金属板材抗氢致开裂测试的准确性，受多种因素影响，需重点把控以下要点：

一是材料本身特性，板材的化学成分、微观结构、纯净度直接影响抗HIC性能，如钢中MnS等非金属夹杂物会增加开裂敏感性，而控制硫等痕量元素可提升抗HIC能力；二是试验环境参数，氢气纯度、压力、温度，以及溶液的pH值、H₂S浓度，都会影响氢原子的渗透速度和聚集效率；三是试样制备质量，表面粗糙度、试样尺寸偏差、表面缺陷，会导致氢原子渗透不均，影响测试结果[6]；四是试验操作规范性，环境参数控制精度、试验周期把控，直接决定检测数据的可靠性。

测试过程中需注意，氢致开裂与高温氢腐蚀（HTHA）需严格区分，后者需在400℃以上高温发生，核心是氢与钢中碳反应生成甲烷，与HIC的机理和发生条件截然不同，避免混淆检测对象。

四、抗氢致开裂测试的行业应用与发展趋势

随着工业技术的升级，抗氢致开裂测试已广泛应用于多个核心领域，覆盖板材全生命周期：

1.石油天然气行业：用于油气输送管道、井口设备、储罐等所用板材的检测，尤其是高含硫油气井的管道板材，需通过测试防范HIC开裂导致的管道爆裂；

2.化工行业：适用于加氢裂化装置、反应器、换热器等含氢设备的板材检测，这些设备长期处于高温高压含氢环境，HIC开裂风险极高；

3.氢能行业：随着氢能产业快速发展，高压储氢瓶、输氢管道、燃料电池双极板等所用板材的测试需求日益增长，重点评估高压氢环境下的抗HIC性能；

4.核电行业：用于核反应堆压力容器板材的检测，中子辐照会加剧材料氢脆，需通过测试保障设备安全。

未来，抗氢致开裂测试将呈现三大发展趋势：一是检测技术精准化，结合扫描电镜、能谱分析等技术，提升微小裂纹检测精度，降低漏检率[3]；二是流程智能化，利用大数据、人工智能技术，实现检测数据实时分析和缺陷预警，提升检测效率；三是场景多元化，针对高温高压、深海等特殊工况，研发定制化测试方案，满足不同行业个性化需求。

五、结语

金属板材抗氢致开裂测试，是防范氢致开裂风险、保障工业生产安全的关键手段，其检测结果直接决定板材的选型、生产工艺的优化和在役设备的运维决策。随着氢能、高端化工等行业的快速发展，对金属板材抗HIC性能的要求不断提升，规范开展抗氢致开裂测试，严格遵循行业标准，把控测试关键环节，才能从源头规避安全隐患，推动相关行业高质量、安全稳定发展。

无论是原材料筛选、生产工艺验证，还是在役设备检测，抗氢致开裂测试都发挥着不可替代的作用，成为工业安全体系中不可或缺的重要组成部分。
