管线钢抗氢致开裂(HIC)检测方法

在石油天然气输送领域，管线钢长期服役于含硫化氢（H₂S）的酸性环境中，氢致开裂（HIC）是导致管线失效的主要隐患之一。HIC无需外加应力，由钢材腐蚀吸氢后，氢原子在内部缺陷处聚集形成氢分子，产生内压引发阶梯状裂纹，严重威胁管线运行安全。因此，精准开展管线钢抗HIC性能试验，是保障管线工程质量、防范安全事故的关键环节。本文结合国内GB/T8650-2015与国际NACETM0284-2016主流标准，详细阐述管线钢抗HIC性能试验的核心方法、流程及注意事项，兼顾专业性与实用性，助力相关从业者规范试验操作。

一、试验核心原理

管线钢抗HIC性能试验的核心的是模拟钢材在实际服役中的酸性腐蚀环境，通过无应力浸泡方式，让试样在含饱和H₂S的水溶液中发生腐蚀吸氢，进而观察裂纹的产生与扩展情况。试验无需施加外力，重点模拟H₂S腐蚀导致的氢渗透过程——钢材表面与H₂S水溶液反应生成氢原子，氢原子渗入钢材内部，在夹杂物、偏析带等缺陷处聚集，形成氢分子并产生内压，当内压超过钢材自身强度时，便会产生氢致开裂或氢鼓泡。

试验通过量化裂纹相关参数，评估管线钢抗HIC性能，核心评定指标包括裂纹敏感率（CSR）、裂纹长度率（CLR）、裂纹厚度率（CTR），三者共同构成管线钢抗HIC性能的综合评价体系，确保试验结果具有重现性和可比性，为管线钢选材和质量管控提供科学依据。

二、试验前期准备

（一）试验标准选用

目前国内管线钢抗HIC试验主要遵循GB/T8650-2015《管线钢和压力容器钢抗氢致开裂评定方法》，该标准明确规定了试验环境、试样要求、操作流程及评定方法，适用于管线钢、压力容器钢及相关管件的抗HIC性能评定。国际上则普遍采用NACETM0284-2016标准，两者试验原理一致，核心参数要求基本相同，可根据项目需求灵活选用，其中GB/T8650-2015是国内管线工程验收的主要依据。

（二）试剂与设备准备

1.试剂：核心试剂包括纯度≥99.5%的H₂S气体（用于饱和试验溶液）、分析纯氯化钠（NaCl）、分析纯冰醋酸（CH₃COOH）、高纯氮气（用于溶液除氧），以及蒸馏水或去离子水；若选用人工海水体系，需按标准附录配制人工海水试剂。所有试剂需符合分析纯及以上标准，避免杂质影响试验环境。

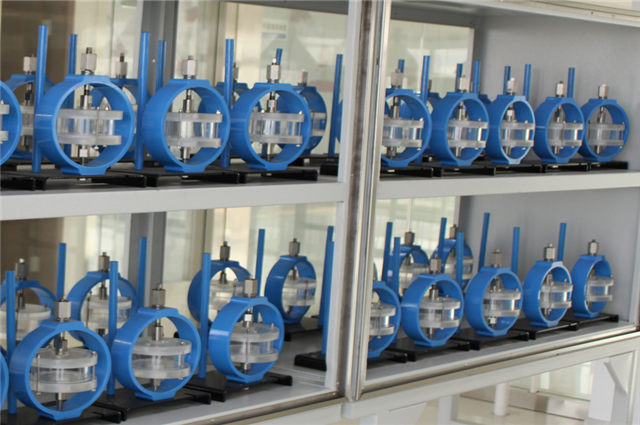

2.设备：试验需配备密闭试验容器（带气体进出口管路，用于导入N₂和H₂S）、气体流量计（控制气体流速）、pH计（测量溶液酸碱度）、温度控制装置（维持试验温度25℃±3℃），以及金相显微镜（用于裂纹观察与测量）、超声波检测设备（辅助定位内部裂纹）等。试验容器需保证密闭性，避免H₂S泄漏，同时材质不得污染试验溶液。

（三）试样制备

试样制备直接影响试验结果的准确性，需严格遵循标准要求：

1.取样要求：根据材料类型确定取样数量和位置，钢管需在焊缝、90°、180°位置各取1个试样，每根钢管共3个；钢板在宽度中间、平行于轧制方向取样，每批3个；法兰在周向间隔120°取样，每批3个。取样需采用线切割方式，避免热影响区和切割应力引入裂纹。

2.尺寸规格：标准试样尺寸为长度100mm±1mm、宽度20mm±1mm，厚度与管线钢实际厚度一致，最大不超过30mm，若厚度超过30mm需交错取样。试样需保持平整，无明显变形、划痕及表面缺陷。

3.表面处理：试样六个表面需进行打磨处理，最终用不低于P400粒度的砂纸打磨，去除氧化皮和油污，边缘无毛刺、无涂层；打磨后用丙酮或酒精脱脂，干燥后备用，避免表面杂质影响腐蚀吸氢过程。

三、试验操作流程

（一）试验溶液配制

试验溶液分为两种，可根据实际服役环境选用：

1.溶液A（酸性氯化钠体系）：按质量分数配制，5.0%NaCl+0.5%CH₃COOH+蒸馏水，初始pH值控制在2.7±0.1，适用于模拟酸性油气输送环境。

2.溶液B（人工海水体系）：按标准附录配制人工海水，pH值控制在8.1-8.3，适用于模拟海洋环境中的管线服役场景。

溶液配制完成后，倒入密闭试验容器，液面需完全覆盖试样，溶液量与试样表面积比不低于3mL/cm²，避免溶液中H₂S浓度过快降低。

（二）试验环境调试

1.除氧处理：向试验溶液中以100cm³/min/L的速度通入高纯氮气，持续至少1小时，彻底排除溶液中的溶解氧，防止氧气干扰H₂S腐蚀反应和氢渗透过程。

2.H₂S饱和：除氧完成后，向溶液中通入H₂S气体，前60分钟流速控制在200cm³/min/L，之后保持恒定流速，确保溶液中H₂S浓度≥2300mg/L（或≥2300ppm），同时用pH计监测溶液pH值，试验期间pH值需控制在规定范围（溶液A≤4.0，溶液B8.1-8.3）。

3.温度控制：通过温度控制装置将试验环境温度稳定在25℃±3℃，常温常压下进行试验，避免温度波动影响腐蚀速率和氢渗透效率。

（三）试样浸泡与养护

将预处理好的试样宽面垂直放入试验溶液中，用直径≥6mm的玻璃棒隔开，避免试样相互接触或与容器壁接触，确保试样表面均匀接触溶液。浸泡时间严格控制为96小时（4天），试验期间持续通入H₂S气体，维持溶液中H₂S饱和状态，定期记录温度、pH值和H₂S浓度，确保试验条件稳定。

（四）试样后处理与检测

1.试样清洗：试验结束后，取出试样，用清洁剂和钢丝刷清除表面腐蚀产物，禁止使用酸洗，避免腐蚀裂纹被破坏；随后用去离子水冲洗，乙醇脱水，干燥后备用。

2.裂纹检测：采用金相切片法，按标准要求截取试样检测面，进行金相抛光处理后，用金相显微镜（100~500倍）观察裂纹形态和分布；同时可结合超声波检测定位内部裂纹，避免遗漏内部细微裂纹。

3.参数测量与计算：测量每个裂纹的长度（a）和厚度（b），结合试样宽度（W）和厚度（T），计算三个核心评定指标：

（1）裂纹敏感率（CSR）：CSR(%)=[∑(a×b)]/(W×T)×100%，反映裂纹的整体敏感程度；

（2）裂纹长度率（CLR）：CLR(%)=(∑a)/W×100%，反映裂纹在试样宽度方向的分布情况；

（3）裂纹厚度率（CTR）：CTR(%)=(∑b)/T×100%，反映裂纹在试样厚度方向的扩展深度。

四、试验结果评定与安全注意事项

（一）结果评定

根据GB/T8650-2015和NACETM0284-2016标准，管线钢抗HIC性能合格判定标准为：CLR≤15%、CTR≤5%、CSR≤2%；若用于酸性油田集输管线等严苛场景，需满足更严格要求：CLR≤10%、CTR≤3%、CSR≤1%。

若任一指标超标，需取双倍试样进行复验，复验仍不合格则判定该批次管线钢抗HIC性能不合格，需改用专用抗HIC管线钢（如Q345R（HIC）、16MnDR（HIC）等）。同时需记录试样表面是否出现氢鼓泡，作为辅助评定依据。

（二）安全注意事项

1.H₂S为剧毒气体，工作场所最高容许浓度为10mg/m³，试验必须在通风良好的通风橱中进行，操作人员需佩戴防毒面具、防护手套等防护装备。

2.试验过程中需确保试验容器密闭，防止H₂S泄漏；排出的H₂S气体需用10%氢氧化钠溶液吸收，避免污染环境和危害人员安全。

3.试验试剂需单独存放，远离火源和氧化剂；操作过程中避免试剂接触皮肤和黏膜，若发生接触，需立即用大量清水冲洗。

4.试验结束后，需对试验废液、废试剂进行无害化处理，符合环保要求后再排放。

五、试验关键影响因素

1.材料因素：管线钢的洁净度和显微组织直接影响抗HIC性能，低硫（S≤0.002%）、低磷（P≤0.010%）的钢材抗HIC性能更优；均匀的铁素体+少量珠光体组织，优于带状组织等不均匀组织，可减少氢原子聚集的缺陷位点。

2.试验环境因素：H₂S浓度、溶液pH值和试验温度均会影响氢渗透速率，浓度越高、pH值越低、温度越高，腐蚀吸氢速率越快，裂纹越易产生和扩展，需严格控制试验环境参数稳定。

3.试样制备因素：取样位置、切割方式和表面处理质量会影响试验结果，取样需代表性，切割需避免引入应力，表面打磨需均匀，防止表面缺陷成为裂纹萌发点。

管线钢抗HIC性能试验是保障酸性环境下管线安全运行的核心技术手段，试验过程需严格遵循相关标准，规范试样制备、溶液配制、环境控制和检测评定等各个环节，确保试验结果的准确性和可靠性。通过科学开展试验，可有效筛选出抗HIC性能合格的管线钢，防范氢致开裂引发的管线失效事故，为石油天然气管线工程的质量管控提供有力支撑。未来，随着管线工程向更深、更苛刻的环境发展，抗HIC试验方法将不断优化，进一步提升试验效率和评定精度，助力管线行业高质量发展。
