中文
英文
在线客服 在油气开采、石油炼化、海洋工程等行业中，硫化氢（H₂S）环境下的金属材料失效问题频发，其中硫化物应力开裂（SSC）作为最具破坏性的腐蚀形式之一，常常导致管道、阀门、油套管等核心设备突发断裂，引发安全事故与巨大经济损失。为规范SSC性能检测，美国腐蚀工程师协会（NACE）制定了NACETM0177:2005《H₂S环境中金属抗硫化物应力开裂和应力腐蚀开裂的室内试验》标准，其中MethodB（弯梁试验）凭借试样紧凑、操作便捷、适配性强的优势，成为薄板、焊缝热影响区及局部区域材料SSC性能评估的核心方法。
一、核心基础：SSC硫化物应力开裂与NACETM0177:2005MethodB关联解析
硫化物应力开裂（SSC）是金属材料在拉应力与含H₂S腐蚀环境共同作用下，发生的脆性断裂现象，其特点是开裂速度快、隐蔽性强，即使在远低于材料屈服强度的应力下，也可能导致材料瞬间失效，尤其在高含硫油气田、炼化装置等场景中，SSC是威胁设备安全运行的核心隐患。而NACETM0177:2005作为国际通用的SSC性能检测标准，为金属材料抗SSC能力评估提供了科学、统一的试验依据，其包含MethodA（拉伸试验）、MethodB（弯梁试验）、MethodC（C-环试验）、MethodD（双悬臂梁试验）四种方法，覆盖不同类型材料与场景的检测需求。
NACETM0177:2005MethodB（弯梁试验），全称NACE标准弯梁试验，核心定位是评估金属材料在含H₂S酸性环境中，受弯曲拉应力作用时的抗SSC开裂能力，尤其适用于评估材料在应力集中情况下的环境开裂（EC）敏感性。与其他方法相比，MethodB的核心优势的是试样体积小、加工便捷，可精准检测薄板材料、焊缝热影响区等局部区域的SSC敏感性，无需复杂的加载设备，同时试验周期适中，能快速为材料筛选、工艺优化提供数据支撑，因此在油套管厂、第三方检测机构、管道工程公司中广泛应用。
需要明确的是，NACETM0177:2005MethodB仅提供试验方法与流程规范，不直接给出材料合格与否的判定标准，具体的验收要求需结合行业规范（如APISpec5CT）及实际工况需求确定，这也是该标准的核心特点之一。
.jpg)

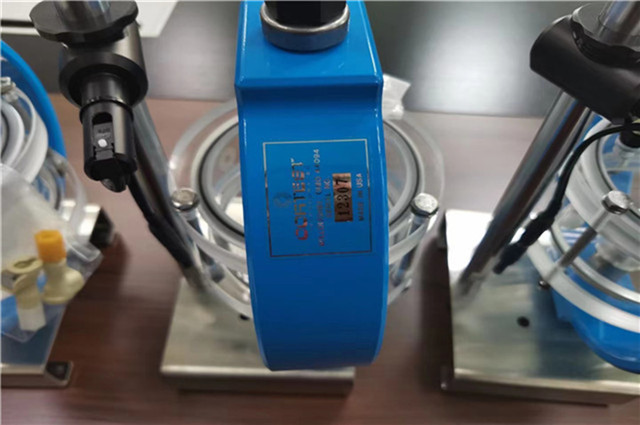

二、试验原理与适用范围
NACETM0177:2005MethodB的试验原理基于线弹性梁弯曲公式，通过四点弯曲装置将矩形试样挠曲至固定应变，使试样上表面产生均匀的拉应力（下表面为压应力），随后将加载后的试样置于饱和H₂S的酸性试验溶液中，持续暴露规定时间，观察试样受拉面是否出现SSC裂纹，以此评估材料的抗SSC能力。其核心逻辑是模拟实际工况中，金属材料在弯曲应力（如管道弯折、设备装配应力）与H₂S腐蚀环境共同作用下的受力状态，精准复刻SSC开裂的发生条件。
从适用范围来看，MethodB主要适配以下场景与材料：一是薄板材料（厚度0.8-1.5mm），如薄壁管道、设备衬板等，这类材料无法通过MethodA（拉伸试验）进行检测；二是局部区域检测，如焊缝热影响区、材料表面硬化层等，可通过截取局部试样进行试验，精准评估薄弱区域的SSC敏感性；三是碳钢、低合金钢等常用油气设备材料，其试验数据与现场实际工况数据具有良好的相关性，能为材料选型提供可靠依据。
此外，MethodB也可用于材料工艺优化的对比试验，例如不同热处理工艺、焊接参数下，材料抗SSC性能的差异对比，为生产工艺改进提供数据支撑。但需注意，该方法不适用于阈值应力的测定，因其计算出的“伪应力”无法反映试样实际应力分布及裂纹扩展时的应力衰减情况。
三、完整试验流程（实操重点）
结合标准规范及行业实操经验，NACETM0177:2005MethodB的试验流程可分为试样制备、试验装置搭建、环境模拟、试验运行、结果评定5个核心步骤，每个步骤的操作规范直接影响试验结果的准确性，需严格遵循标准要求。
第一步，试样制备。标准试样尺寸需严格遵循规范：宽度4.57±0.13mm，厚度1.52±0.13mm，长度67.3±1.3mm，试样中间需钻两个直径0.71mm的孔，圆心距边缘1.58mm，钻孔需在最终表面加工前完成。试样加工时，需先铣至近似尺寸，再研磨至最终尺寸，每边最后两道切削量控制在0.013mm以内，避免加工过热导致材料性能变化，最终表面粗糙度需达到0.81μm及以下。通常需从同一材料上切取12-16个试样，以确保试验数据的代表性，试样加工后需存放在干燥器或非阻化油中，防止表面氧化。
第二步，试验装置搭建。核心设备为四点弯曲装置，分为等跨支辊式（外跨64mm、内跨32mm）和悬臂夹具式两种，支点半径控制在2-3mm，减少对试样的接触压痕。加载时，需根据材料弹性模量、厚度及目标应力，通过公式计算出所需挠度，再通过刻度盘或数字量规将试样弯曲至规定挠度，偏差控制在±0.0025mm以内，若超过规定挠度，需更换试样或在更高挠度下重新试验。
第三步，环境模拟。试验溶液采用NACETM0177标准规定的A溶液，即5%氯化钠（NaCl）+0.5%冰醋酸（CH₃COOH），初始pH值控制在2.6-2.8，无需添加额外氯化钠。试验容器采用密闭玻璃罐，先对溶液进行除氧处理，再通入99.9%的H₂S气体饱和，通气速率不低于100mL/min，持续时间不低于20分钟/升溶液。试验期间，每周需至少3次（周一、周三、周五）以相同速率通入H₂S气体20-30分钟，补充溶液中的H₂S浓度，确保腐蚀环境稳定。
第四步，试验运行。将加载后的试样清洁干净，放入已饱和H₂S的试验溶液中，确保试样完全浸没，试验温度控制在24±3℃，常压下运行。试验周期为720小时（30天），若试验过程中所有试样均发生失效，可提前终止试验；若未出现失效，需持续运行至720小时。试验期间，需定期观察试样状态，每24小时检查一次溶液pH值及H₂S浓度，若pH值超过4.0或H₂S浓度低于2300ppm，需立即更换溶液并重新计时。
第五步，结果评定。试验结束后，取出试样，用去离子水冲洗干净并干燥，采用50倍显微镜观察试样受拉面是否出现裂纹。评定标准分为“通过/不通过”两种：三支平行试样在720小时内均无裂纹，判定为材料抗SSC性能合格；任一试样出现≥0.5mm深的裂纹，判定为不合格，可双倍取样进行复验，复验仍出现裂纹则确认材料不耐SSC。若用于工艺对比，可计算50%失效概率的临界应力因子（Sc），为后续材料设计提供依据。
四、试验关键注意事项与行业应用场景
NACETM0177:2005MethodB试验的准确性，离不开对细节的把控，核心注意事项主要有4点：一是试样加工需避免引入机加工缺陷（如划痕、毛刺），这类缺陷会形成应力集中，导致试样过早失效，可通过手工转轴抛光完成最后一道工序；二是加载过程中需避免引入扭应力，装夹时应对装置进行良好润滑，减少偏心加载，若出现过载需立即更换试样；三是H₂S气体为剧毒气体，试验需在通风橱中进行，废液需经次氯酸钠氧化处理后达标排放，避免安全隐患；四是试验环境需严格控制，温度、pH值、H₂S浓度的波动会影响腐蚀机制，导致试验数据失真。
在行业应用方面，MethodB的核心价值集中在油气开采、石油炼化、海洋工程三大领域。在油气开采领域，用于油套管、钻杆等材料的SSC性能检测，尤其是110钢级、T95钢级等高强度油套管，需通过该方法评估其在高含硫气藏中的适用性，避免开采过程中发生管柱断裂；在石油炼化领域，用于管道、阀门、法兰等设备材料的筛选，确保设备在含H₂S介质输送过程中稳定运行；在海洋工程领域，用于海洋平台设备薄板材料的检测，应对海洋环境中H₂S与海水共同作用的腐蚀风险。
此外，随着高含硫油气田开发力度的加大，MethodB也成为第三方检测机构的核心检测项目，为企业提供材料抗SSC性能认证，助力企业满足行业合规要求，降低设备失效风险。同时，该方法也为材料研发提供支撑，通过对比不同成分、不同工艺材料的试验数据，优化材料配方与热处理工艺，提升材料的抗SSC性能。
五、总结：核心价值与优化要点
NACETM0177:2005MethodB作为SSC硫化物应力开裂检测的核心方法之一，以试样紧凑、操作便捷、数据可靠的优势，填补了薄板、局部区域材料SSC检测的空白，为油气、炼化等行业的设备安全提供了重要保障。其核心价值在于，能够精准模拟实际工况中的应力与腐蚀环境，快速评估材料的抗SSC能力，为材料选型、工艺优化、合规检测提供科学依据，有效降低因SSC开裂导致的安全事故与经济损失。
对于从业者而言，掌握NACETM0177:2005MethodB的试验规范，重点关注试样制备、环境控制、加载精度三个核心环节，才能确保试验数据的准确性与可靠性。同时，结合行业实际工况，合理设定试验参数，才能让试验结果更好地贴合现场应用需求。
综上，NACETM0177:2005MethodB是SSC硫化物应力开裂检测领域的重要标准，其应用范围覆盖多个工业领域，随着工业设备向高温、高压、高含硫方向发展，该方法的重要性将进一步提升，为行业高质量、安全发展提供有力支撑。
