GB/T 17899-2023 不锈钢点蚀电位检测标准

GB/T17899-2023是我国关于金属腐蚀检测的重要推荐性国家标准，全称为《金属和合金的腐蚀不锈钢在氯化钠溶液中点蚀电位的动电位测量方法》，由国家市场监督管理总局、国家标准化管理委员会于2023年8月6日发布，2024年3月1日正式实施，中国标准分类号为H25，国际标准分类号77.060，主管及归口单位均为中国钢铁工业协会，由全国钢标准化技术委员会金属和合金的腐蚀分会具体执行国家标准委。该标准全面替代了1999年发布的旧版标准GB/T17899-1999，是我国不锈钢点蚀电位检测领域的核心技术规范，修改采用了ISO15158:2014国际标准，并结合国内检测实践进行了本土化调整优化全国标准信息公共服务平台。

GB/T17899-2023的核心适用范围为各类不锈钢材料的点蚀电位动电位测量，涵盖奥氏体、铁素体-奥氏体、铁素体、马氏体等主流不锈钢品类，是评估不锈钢抗点蚀腐蚀能力的专用检测方法标准。该标准规定的动电位测量法，相比传统恒电位测试方法具备显著的效率优势，可通过一次电位扫描直接测得点蚀电位数据，大幅缩短检测周期，其检测结果可作为对比不同批次、不同类型不锈钢点蚀抗力的相对性能指标，为不锈钢材料选型、质量检测、性能优化提供科学依据。需注意的是，该标准的试验结果仅为实验室条件下的检测数据，并非判定不锈钢在实际服役环境中是否发生点蚀的绝对依据。

在核心检测原理上，GB/T17899-2023明确采用动电位控制法，将不锈钢试样置于恒定温度的规定浓度氯化钠溶液中，以指定速率逐步提升阳极电位，通过监测电流密度变化判定点蚀电位。标准中定义点蚀电位（V'C10或V'C100）为电流密度超过10μA/cm²或100μA/cm²且该状态持续60秒以上时的电位值，设置60秒延迟的核心目的，是排除亚稳态点蚀引发的短时电流峰值干扰，确保检测数据反映的是点蚀坑稳态发展的真实状态。同时，标准对试样架和试样设计提出明确要求，需从结构上避免检测过程中出现缝隙腐蚀，防止其影响点蚀电位测量结果的准确性。

相较于1999年的旧版标准，GB/T17899-2023进行了多方面的技术升级和内容完善，核心技术变化包括：优化调整了标准适用范围，新增术语和定义、检测原理等核心章节；补充了避免缝隙腐蚀的具体方法说明，并配套附录进行详细解读；调整了最低溶液体积与试样面积的比例要求，更新了参比电极的技术规范；细化了试样制备、试验溶液配制的操作流程，优化了溶液除氧试验步骤和电位扫描速度；完善了试验结果观察方法，调整了平行试验的数量要求，让检测流程更贴合实际应用需求。

在与国际标准ISO15158:2014的衔接上，GB/T17899-2023采用修改采用的方式，既保持了与国际规范的一致性，又结合国内检测实践进行了本土化适配全国标准信息公共服务平台。结构上对国际标准的章节进行了重新调整，新增规范性引用文件、术语和定义章节，并对原有章节顺序进行优化；技术上针对除氧环节增加了特殊要求，明确推荐使用纯度99.99%以上的氮气或氩气进行除氧，且要求试验全程持续通气，这一调整是基于国内检测实践中除氧环节对检测结果的重要影响而制定。同时，在引用文件上用国内对应标准GB/T40299、GB/T40796替代了原国际标准中的引用文件，提升了标准在国内的落地性和可操作性。

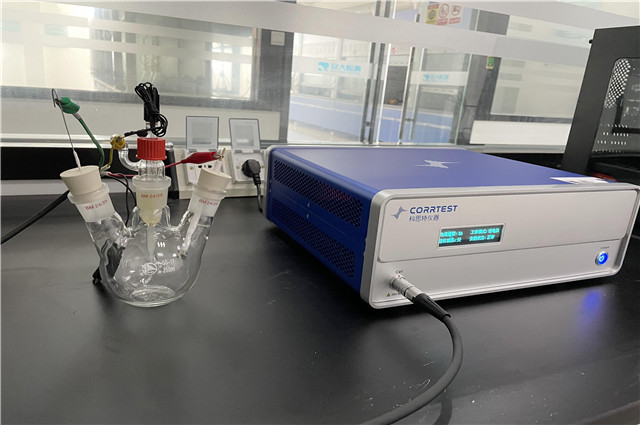

标准还对试验装置提出了严格的技术指标要求，确保检测数据的精准性：恒电位仪需将电极电位控制在给定值±1mV范围内；电极电位测量仪需具备10¹¹Ω~10¹⁴Ω数量级的高输入阻抗，消除仪器自身电流带来的测量误差，且能检测到1.0mV的电位变化；电流测量则通过测定已知电阻上的电位降进行计算，部分恒电位仪可集成该功能，简化检测操作。

GB/T17899-2023由上海材料研究所、冶金工业信息标准研究院、钢铁研究总院有限公司等多家行业内权威科研机构和企业联合起草，汇聚了国内不锈钢腐蚀检测领域的顶尖技术力量，确保了标准的专业性、科学性和实用性。该标准的实施，统一了国内不锈钢点蚀电位的动电位测量方法，提升了我国不锈钢腐蚀检测数据的规范性和可比性，为石油化工、海洋工程、医疗器械、轨道交通等大量使用不锈钢材料的行业，提供了统一的质量检测依据，助力相关企业筛选抗点蚀性能更优的不锈钢材料，降低设备因点蚀腐蚀引发的失效风险。同时，作为与国际标准接轨的技术规范，该标准也为我国不锈钢产品的进出口贸易提供了检测技术支撑，提升了国内检测结果的国际认可度。

目前GB/T17899-2023为现行有效标准，旧版GB/T17899-1999已正式废止，国内各类检测机构、生产企业、使用单位在开展不锈钢点蚀电位动电位测量时，均需遵循该新标准的技术要求。
