湿硫化氢环境 SOHIC 抗应力导向氢致开裂检测技术解析

在石油天然气、化工、煤化工等行业中，湿硫化氢（H₂S）环境是引发钢制设备失效的高危工况。应力导向氢致开裂SOHIC作为该环境下极具隐蔽性的脆性开裂形式，常导致压力容器、输送管道等设备无预警泄漏甚至爆炸，严重威胁工业生产安全。因此，开展SOHIC抗开裂检测，对保障湿硫化氢环境下钢制设备的安全运行至关重要。

一、SOHIC开裂机理与危害

SOHIC是氢致开裂（HIC）与应力协同作用的特殊开裂形式，区别于单一的硫化物应力腐蚀开裂（SSCC）和HIC。其形成机理为：湿硫化氢环境中，H₂S电离产生HS⁻，在钢材表面发生阴极反应析出原子氢，原子氢渗入钢材内部，在MnS、氧化物等带状夹杂界面聚集并结合成氢分子，形成层状HIC微裂纹。在焊缝残余应力或外部弯曲应力作用下，水平微裂纹尖端应力强度因子增大，裂纹转向厚度方向，呈“梯子状”将多个HIC裂纹贯通，最终穿透壁厚。

SOHIC开裂具有极强隐蔽性，裂纹多起源于钢材内部，外表面无明显变形且硬度低于200HB，常规检测难以发现。其危害远超普通腐蚀，低强度铁素体钢、压力容器焊缝热影响区及螺旋焊管母材是高发区域，一旦发生开裂，易引发介质泄漏、火灾爆炸等恶性事故，造成重大经济损失与安全事故。

二、SOHIC检测核心标准

目前行业内SOHIC检测以国际权威标准为核心，国内同步形成配套规范，确保检测结果的科学性与通用性。

NACEMR0175-2015（ISO15156-1:2015）：石油天然气领域核心标准，明确含H₂S环境材料抗开裂选择原则，规定SOHIC检测的试样规格、环境条件及评定指标。

AMPPTM21451-2023：最新专用测试标准，引入三重轴向应力加载技术，通过四点弯曲+扭转组合载荷，精准模拟实际工况应力状态，提升检测准确性。

NACETM0103-2003：经典双梁（DB）试验标准，是ISO15156-2引用的标准化方法，适用于碳钢及低合金钢SOHIC敏感性评定。

国内团体标准：如《湿硫化氢环境下使用的钢制固定式压力容器定期检验规范》，结合国内设备工况，细化SOHIC现场检验流程与缺陷判定准则。

三、SOHIC检测关键技术与流程

（一）试样制备

试样需从设备母材或焊缝热影响区取样，分为标准试样与非标试样。标准试样采用四点弯曲规格：宽度25-51mm、厚度10-15mm、长度127-254mm；小尺寸试样（适用于窄热影响区）尺寸为146mm×25mm×4.6mm。试样表面需保留原始轧制面，边缘磨钝0.2mm，避免加工缺陷影响检测结果。

（二）检测环境配置

检测溶液采用NACETM0177-A溶液（5%NaCl+0.5%CH₃COOH），pH值控制在2.6-2.8，全程饱和H₂S气体。溶液需提前脱氧，溶解氧浓度低于50ppb，H₂S浓度不低于2300mg/L，环境温度为室温，模拟实际湿硫化氢工况。

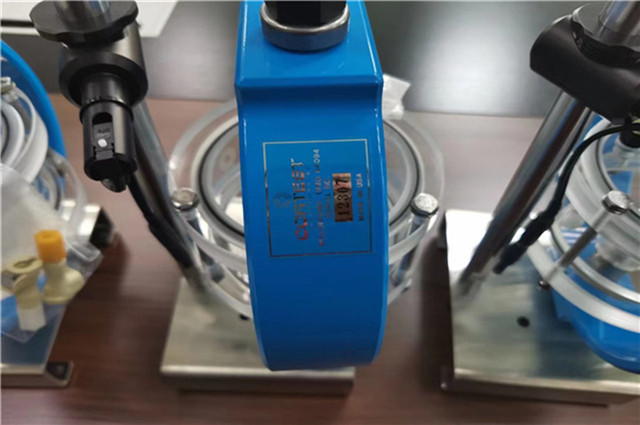

（三）加载与试验过程

采用四点弯曲双梁加载系统，对试样施加30%-80%SMYS（规定最小屈服强度）的应力，模拟残余应力与工作应力叠加状态。加载后将试样完全浸泡于饱和H₂S溶液中，标准试验周期为7-14天，期间监测应力松弛（≤5%），确保加载稳定性。

（四）裂纹检测与评定

试验结束后，采用宏观观察、金相显微镜、超声波检测等方法，检查裂纹位置、深度、长度及扩展路径。SOHIC裂纹典型特征为垂直于主应力的阶梯状贯通裂纹，连接多个HIC裂纹。评定指标包括裂纹长度率、深度率及贯通情况，无裂纹或裂纹未贯通判定为抗SOHIC合格。

四、检测应用与工程价值

SOHIC抗开裂检测广泛应用于石油炼化、天然气输送、煤化工等领域，覆盖压力容器、储罐、输送管道、换热器等关键设备。通过检测可实现三大核心价值：一是材料选型，筛选抗SOHIC性能优异的钢材，从源头规避开裂风险；二是工艺优化，指导钢材热处理、焊接工艺调整，降低残余应力与夹杂缺陷；三是在役评估，对现役设备开展定期检测，排查潜在SOHIC缺陷，制定维护更换计划，避免突发失效。

五、总结

湿硫化氢环境下SOHIC开裂是威胁钢制设备安全的重要隐患，其隐蔽性与破坏性决定了抗开裂检测的必要性。遵循NACE、AMPP等标准，采用科学的试样制备、环境模拟、应力加载及裂纹评定技术，可精准评估材料抗SOHIC性能。在工业生产中，强化SOHIC检测技术应用，结合材料选型、工艺控制及在役监测，能有效防范SOHIC失效风险，保障湿硫化氢环境下设备长期安全稳定运行，为化工、油气等行业安全生产提供坚实技术支撑。
