抗应力导向氢致开裂（SOHIC）检测标准与试验方法

在石油天然气、化工等行业的湿硫化氢环境中，应力导向氢致开裂SOHIC是导致碳钢及低合金钢设备失效的重要原因。SOHIC是氢致开裂（HIC）在应力场作用下的进阶形式，裂纹呈“梯子状”沿厚度方向贯通，具有极强隐蔽性，常规检测难以发现，易引发无预警泄漏事故。本文系统阐述SOHIC核心检测标准与试验方法，为材料选型及安全评估提供技术支撑。

一、SOHIC核心检测标准

目前国际上SOHIC检测以NACE（美国国家腐蚀工程师协会）及ISO标准为主，国内相关规范等同采用国际标准，确保检测结果的权威性与通用性。

NACETM0103-2003：SOHIC专用核心标准，规定双梁（DB）四点弯曲试验流程，是ISO15156-2引用的唯一标准化SOHIC测试方法，适用于碳钢、低合金钢及焊接接头抗SOHIC性能评估。

ISO15156-2:2015：石油天然气工业含H₂S环境材料标准，明确SOHIC试验的合格指标，对压力容器、管道等设备用钢提出强制要求。

AMPPTM21451-2023：NACE升级后的替代标准，细化试验环境控制、试样制备及结果评定细则，提高测试重复性与准确性。

NACEMR0175-2015（ISO15156-1）：含H₂S环境材料选择通用原则，界定SOHIC测试的适用范围与材料分级标准。

二、SOHIC试验方法（NACETM0103双梁四点弯曲法）

（一）试样制备

试样分母材与焊接接头两类，尺寸严格标准化：母材大试样305mm×38mm×13mm，焊接热影响区小试样146mm×25mm×4.6mm。试样上下表面保留原始轧制面，边缘磨钝至0.2mm避免应力集中；焊接试样垂直焊缝取样，覆盖母材、热影响区及焊缝金属。

（二）试验溶液配置

采用NACETM0177-A溶液：5%NaCl+0.5%CH₃COOH，pH值控制在2.6-2.8，试验前需饱和H₂S气体。溶液制备后密封，通入氮气（≥100mL/min/L）脱氧1小时，确保溶解氧＜50ppb；再通入H₂S气体至饱和（≥1小时），浓度≥2300mg/L，全程惰性气体保护防氧化。

（三）加载装置与应力控制

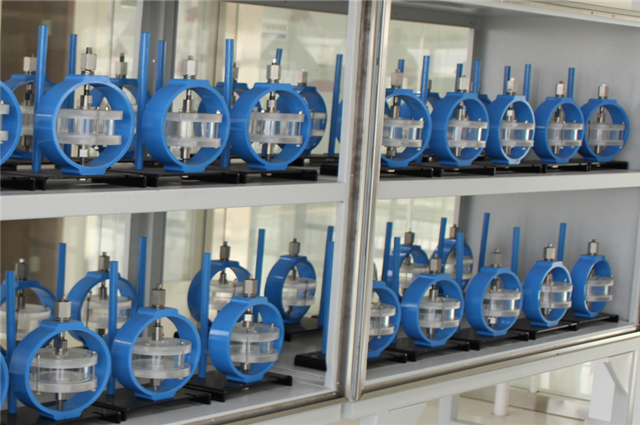

采用四点弯曲双梁系统，上梁跨距114mm、下梁152mm，中央楔形加载。通过扭矩扳手施加载荷，使缺口根部产生80%AYS（屈服强度）的峰值应力，24小时内应力松弛≤5%，避免偏心加载导致非正常失效。试验温度控制为24±3℃，试样完全浸泡于溶液中，密封容器维持H₂S饱和环境。

（四）试验周期与过程监控

标准试验时长168小时（7天），AMPPTM21451-2023建议延长至336小时（14天）提高可靠性。试验期间每日检查密封状态，补充H₂S气体维持饱和；记录溶液pH值、H₂S浓度及应力变化，确保试验条件稳定。

（五）结果评定

试验结束后取出试样，清洗、切片、抛光后显微镜观察，测量裂纹长度与深度，计算三项核心指标：

裂纹长度率CLR=Σ裂纹长度/截面宽度×100%

裂纹厚度率CTR=Σ裂纹深度/试样厚度×100%

开裂敏感率CSR=Σ(裂纹长度×深度)/截面面积×100%ISO15156-2规定合格标准：CLR≤10%、CTR≤3%、CSR≤1%，任一指标超标即判定材料SOHIC敏感。

三、试验关键注意事项

环境控制：严格把控脱氧与H₂S饱和流程，溶解氧超标会加速腐蚀，影响氢原子渗入；H₂S浓度不足会导致试验结果偏低。

试样加工：避免表面划伤、毛刺，焊接试样需精准定位热影响区，防止取样偏差导致误判。

安全防护：H₂S为剧毒气体，试验需在通风橱内进行，配备气体检测与应急处理设备，防止泄漏风险。

结果复核：每组试验至少3个平行试样，若1个不合格需复验；裂纹形态需区分SOHIC（阶梯状穿壁裂纹）与SSC（单一脆性裂纹），避免混淆。

四、应用与意义

SOHIC检测广泛应用于石油天然气输送管道、加氢反应器、储罐及压力容器等设备的材料选型与质量验收。通过标准化试验筛选抗SOHIC材料，优化热处理工艺（如降低夹杂含量、细化晶粒），可有效规避湿H₂S环境下的开裂风险，保障设备长期安全运行，降低工业事故损失。

综上，SOHIC检测是湿硫化氢环境下材料安全评估的关键手段，严格遵循NACE/ISO标准，规范试验操作与结果评定，对提升设备可靠性、推动行业安全发展具有重要意义。
