冲击试验|冷热冲击试验|低温冲击试验|机械冲击试验-容大检测

	项目名称	冲击试验
	检测目的	检验产品受外力重装的性能
	检测范围	各种材料

冲击试验项目简介

冲击试验一种动态力学性能试验，主要用来测定冲断一定形状的试样所消耗的功，又叫冲击韧性试验。根据试样形状和破断方式，冲击试验分为弯曲冲击试验、扭转冲击试验和拉伸冲击试验三种。横梁式弯曲冲击试验法操作简单，应用最广。按试验温度常分为常温冲击试验、低温冲击试验。

韧性是材料承受载荷作用导致发生断裂的过程中吸收能量的特性。冲击吸收功的测量原理为冲击前以摆锤位能形式存在的能量中的一部分被试样在受冲击后发生断裂的过程中所吸收。摆锤的起始高度与它冲断试样后达到的最大高度之间的差值可以直接转换成试样在冲断过程中所消耗的能量，试样吸收的功称为冲击功（Ak）。

采用系列冲击试验，即测定材料在不同温度下的冲击吸收功，可以确定其韧脆转变温度，即当温度下降时，由韧性转变成脆性行为的温度范围，在Ak-T曲线上表现为Ak值显著降低的温度。曲线冲击功明显变化的中间部分称为转化区，脆性区和塑性区各占50%时的温度称为韧脆转变温度（DBTT）。当断口上结晶或解理状脆性区达到50%时，相应的温度称为断口形貌转化温度（FATT）。

脆性断裂：材料在低温断裂时会呈现脆性断裂，所谓脆性断裂即材料在极微小甚至没有塑性变形及其预警的情况下所发生的断裂，低倍放大镜下断口形貌往往是光亮的结晶状。

解理断裂：当外加正应力达到一定数值后，以极速率沿特定晶面产生的穿晶断裂现象称为解理。解理断口的基本微观特征是台阶、河流、舌状花样等。

全韧型断口：断口晶状区面积百分比定为0%；全脆型断口：断口晶状区面积百分比定为100%；

韧脆型断口：断口晶状区面积百分比需用工具显微镜进行测量，计算出断口解理部分面积，计算出断口晶状区面积百分比

冲击试验方法及标准

试验方法	试验项目	试验标准		备注
冲击试验	常温冲击	GB/T229-2007	金属材料夏比摆锤冲击试验方法	样品尺寸不小于551010mm
		ASTM E23-12c	ASTM E23-12C Standard Test Methods for Notched Bar Impact Testing of Metallic Materials1 金属材料缺口试样标准冲击试验方法
		ASTM A370-14	Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义
		EN ISO148-1: 2010	Metallic Materials - Charpy Pendulum Impact Test - Part 1: Test Method 金属材料 - 夏比摆锤冲击试验 - 第1部分：试验方法
		JIS Z 2242-2005	金属材料冲击试验方法
		ISO 148-1:2009	Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料－夏比摆锤冲击试验－第1部分：试验方法
		AS 1544.2-2003	Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法第二部分:夏比V 型缺口
	低温冲击	ASTM E23-12c	Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法	样品尺寸不小于551010mm
		ASTM A370-14	Standard Test Methods and Definitions for Mechanical Testing of Steel Products 钢制品力学性能试验的标准试验方法和定义
		GB/T 229-2007	金属材料夏比摆锤冲击试验方法
		ISO 148-1:2009	Metallic materials — Charpy pendulum impact test — Part 1: Test method 金属材料－夏比摆锤冲击试验－第1部分：试验方法
		JIS Z 2242-2005	金属材料冲击试验方法
		AS 1544.2-2003	Methods For Impact Tests On Metals - Charpy V-notch 金属材料冲击试验方法第二部分:夏比V 型缺口
	冲击脆性转变温度	JIS Z2242:2005	金属材料冲击试验方法	冲击能量：150J、300J 摆锤预扬角：150° 摆轴中心至冲击点距离：750mm 冲击速度：5.2m/s 试样支座跨距：40mm
	冲击能量转变温度	JIS Z2242:2005	金属材料冲击试验方法
	冲击 NIST 证书	ASTM E23-12c	Standard Test Methods for Notched Bar Impact Testing of Metallic Ma 金属材料缺口试样标准冲击试验方法

冲击试验设备仪参数

冲击能量：150J、300J
摆锤预扬角：150°
摆轴中心至冲击点距离：750mm
冲击速度：5.2m/s
试样支座跨距：40mm
钳口圆角：R1-1.5mm
冲击刀刃圆角：R2-2.5mm
冲击刀厚度：16mm
角度准确度：±0.1°
标准试样尺寸：10×10×55mm
外形尺寸：2124 mm×600 mm×1340 mm
试验机净重：450Kg
电源：交流三相 380V±10% 50HZ 5A

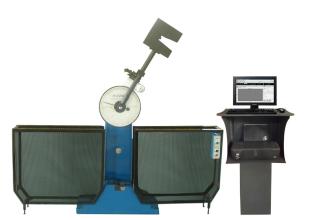

冲击试验设备及样品图片

冲击试验

容大检测实验室

实验室环境

容大检测——科学公正创新高效！

标签：冲击试验冷热冲击试验低温冲击试验机械冲击试验抗冲击性检测抗冲击性测试金属抗冲击性试验不锈钢抗冲击性检测冲击强度检测不锈钢冲击强度试验合金抗冲击试验

项目名称
联系人姓名
联系人手机	*
检测要求
验证码

冲击试验

检测申请

冲击试验相关项目

冲击试验相关资讯
