晶间腐蚀试验——容大检测

什么是晶间腐蚀

晶间腐蚀是沿金属晶粒边界发生的局部腐蚀，晶粒本身腐蚀很轻，但晶界优先被侵蚀。材料外观看不出明显破坏，内部晶粒之间结合力丧失，会导致材料强度、塑性急剧下降，受外力时直接脆断，属于危险性很高的隐蔽腐蚀失效，常见于不锈钢、镍基合金等。

晶间腐蚀试验目的

1. 检验不锈钢、镍基合金等材料抗晶间腐蚀能力；
2. 评估焊接、热处理（敏化）工艺是否合格；
3. 验证原材料、焊件、热加工件是否满足工况耐腐蚀要求；
4. 用于产品验收、失效分析。

常用标准


GB/T 4334：不锈钢晶间腐蚀试验（国内最常用）
ASTM A262：奥氏体不锈钢晶间腐蚀标准试验方法
ISO 3651：不锈钢晶间腐蚀试验

主流试验方法

1. 硫酸‑硫酸铜试验（铜屑法，GB/T4334‑E）

 介质：硫酸 + 硫酸铜溶液，加铜屑
 试样煮沸 16h，试验后弯曲 180°，观察弯曲外表面有无晶间腐蚀裂纹。
 特点：快速、成本低，最常用筛选方法；适合奥氏体不锈钢，不能定量，只做定性判定（有无裂纹）。

2. 硫酸‑硫酸铁法（GB/T4334‑A，ASTM A262‑B）

沸腾硫酸 + 硫酸铁溶液，连续煮沸 120h
计算腐蚀速率 g/(m²・h)，以腐蚀速率评判。
特点：定量，适合评估敏化程度；试验周期长。

3. 硝酸法（GB/T4334‑B，ASTM A262‑C）

沸腾 65% 硝酸，5 个周期，每周期 48h
测腐蚀速率。
特点：强氧化性介质，对 σ 相也敏感；危险性高，硝酸挥发，设备要求高。

4. 硝酸‑氢氟酸法（GB/T4334‑D，ASTM A262‑E）

 硝酸 + 氢氟酸混合介质，沸腾，测腐蚀速率。
 用于含钼奥氏体不锈钢（316、316L）。（氢氟酸剧毒，操作风险高。）

5. 草酸电解浸蚀试验（GB/T4334‑C，ASTM A262‑A）

草酸溶液电解腐蚀，显微镜观察晶界形貌。
属于筛选快速筛查，不合格必须再做其他浸泡试验确认。

试样要求要点

1. 试样表面：去除氧化皮、焊缝飞溅，避免打磨过热造成额外敏化；焊接试样要包含焊缝、热影响区、母材；
2. 不能有倒角、毛刺；暴露面积要准确（速率法需要计算面积）；
3. 焊缝试样：焊缝、热影响区必须置于腐蚀介质中。

结果判定

1. 弯曲法（硫酸铜‑铜屑）：弯曲后显微镜下无晶间裂纹→合格；出现沿晶裂纹→晶间腐蚀不合格。
2. 失重速率法：计算腐蚀速率，对照标准或技术协议限值，小于限值为合格。
3. 金相观察：观察晶界是否出现连续网状腐蚀沟槽。

影响试验结果关键因素

1. 敏化状态：焊接、热处理是核心因素；
2. 材料成分：碳含量越高越容易晶间腐蚀；低碳钢（304L、316L）抗晶间腐蚀更好；稳定化钢 321、347 依靠 Ti/Nb 固定碳元素；
3. 试样表面加工状态；
4. 试验温度、沸腾状态、试剂纯度。

适用材料

奥氏体不锈钢、双相不锈钢、镍基耐蚀合金；铁素体不锈钢也存在晶间腐蚀，有对应专项试验。

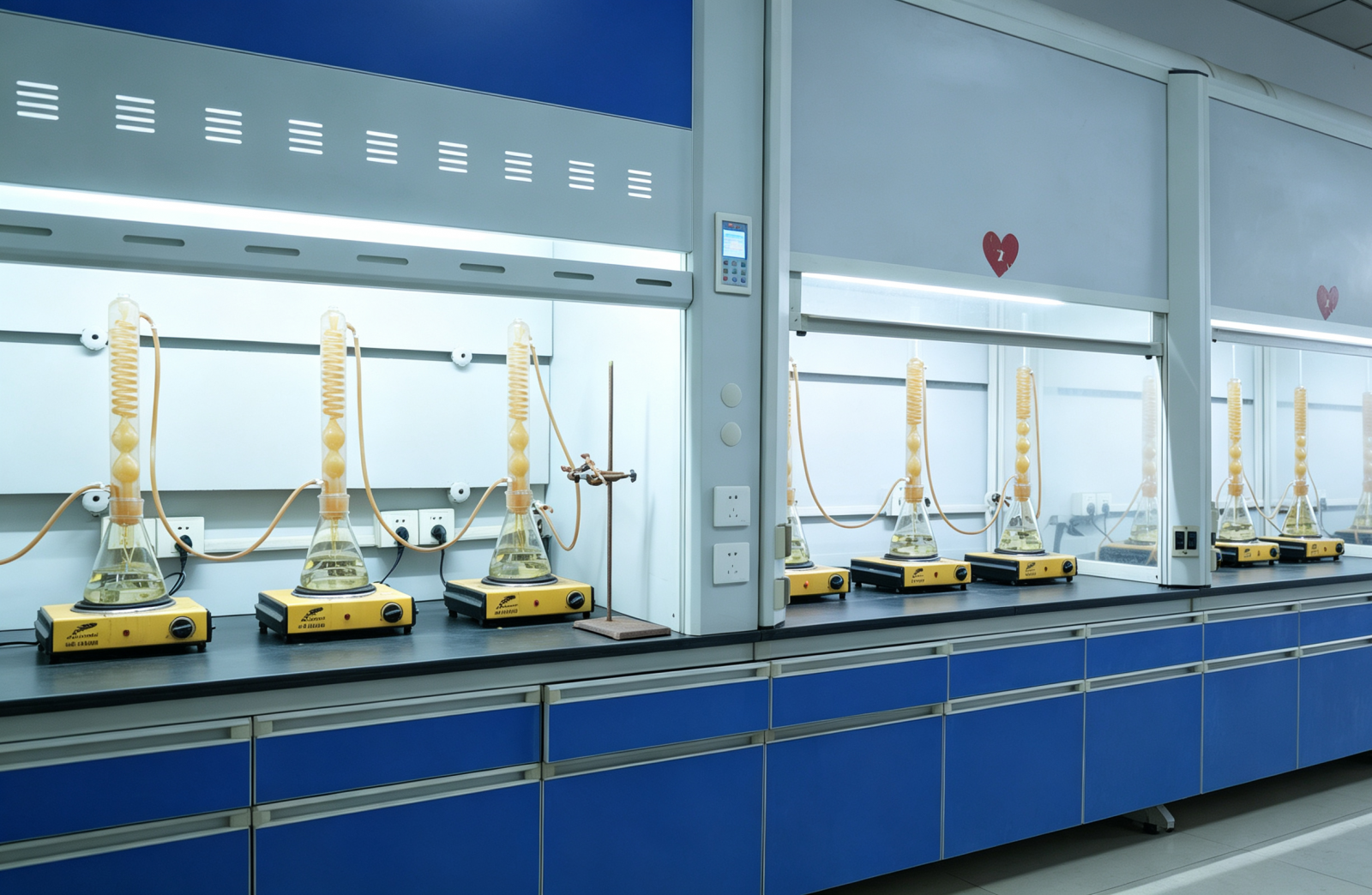

晶间腐蚀实验室——容大检测
