硫化氢工况应力腐蚀开裂 SSC - 方法 A 技术应用

在石油天然气开采、油气输送及石化生产等含硫化氢（H₂S）酸性工况中，硫化物应力腐蚀开裂（SSC）是威胁设备安全的核心隐患。SSC具有突发性、脆性断裂特征，常导致油套管、法兰、阀门等关键部件失效，引发重大安全事故与经济损失。NACETM0177标准中的方法A（单轴拉伸试验）作为评估金属抗SSC性能的经典手段，被全球油气行业列为材料入厂复验必检项目，在硫化氢工况选材与质量控制中应用广泛。

一、SSC方法A核心原理

SSC的发生需同时满足硫化氢酸性介质、材料承受拉应力、材料存在SSC敏感性三个条件。方法A以恒载荷拉伸为核心，精准模拟实际工况的应力与腐蚀环境：将标准光滑圆棒试样（直径6.35mm或3.81mm）浸入饱和H₂S酸性溶液，施加恒定拉应力（通常为材料实际屈服强度的0.72倍），在室温（24℃±3℃）下持续暴露720小时（30天），以试样是否断裂或开裂作为合格判据。

其作用机理为：H₂S在水溶液中分解产生氢原子，氢原子渗入金属内部并在应力集中处聚集，毒化表面反应阻碍氢分子逸出，导致材料塑性下降，最终引发裂纹萌生与扩展。方法A通过严格控制应力、环境参数，精准测定材料临界无开裂应力阈值，为硫化氢工况选材提供核心数据支撑。

二、方法A执行标准与试验关键参数

（一）核心标准体系

国际上遵循NACETM0177-2024（油气行业抗SSC权威标准），国内等效采用GB/T4157-2017，适配国内碳钢、低合金钢等材料特性，同时满足SY/T0599-2017等行业规范要求。

（二）关键试验参数

试验溶液：5%NaCl+0.5%CH₃COOH缓冲液，初始pH值2.6-2.8，试验过程中pH值不超过4.0。

硫化氢浓度：试验前通入100%H₂S至少2小时除氧饱和，全程H₂S浓度≥2300ppm，每日用碘量法校验。

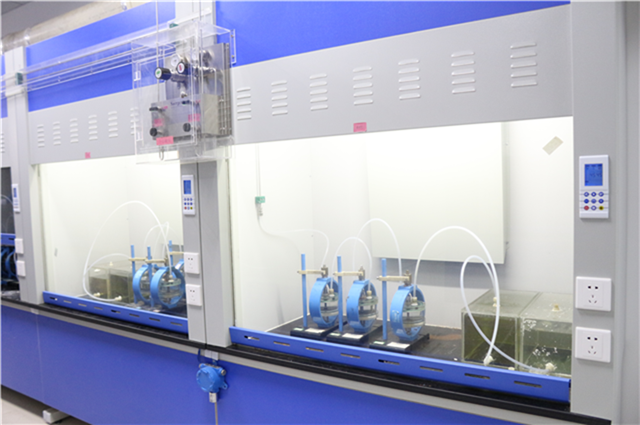

应力加载：采用恒载荷装置（应力环、液压加载等），避免扭转、弯曲等非轴向载荷干扰。

试样要求：表面无划痕、毛刺等缺陷，机加工精度严格达标，防止缺陷导致过早失效。

三、方法A技术应用场景

（一）油气田关键部件选材

适用于C110、L80、Q125等油套管，以及法兰、阀门、紧固件等承压部件的抗SSC性能筛选。高酸性油气井（H₂S分压≥0.0003MPa）用材必须通过方法A检测，避免服役中开裂失效。

（二）材料质量复验与研发

入厂检验：对采购的抗硫钢材、焊材进行批次抽检，杜绝不合格材料投入使用。

新材料研发：评估新型耐蚀合金、热处理工艺的抗SSC性能，优化材料成分与金相组织。

失效分析：针对硫化氢工况失效部件，通过方法A复现开裂过程，定位失效原因。

（三）工程设计与安全评估

为油气管道、压力容器等设备的设计应力选取提供依据，确保工作应力低于材料临界开裂应力，规避SSC风险。

四、技术优势与应用注意事项

（一）核心优势

严苛可靠：高应力加载+饱和H₂S环境，试验条件贴近极端工况，结果可信度高。

数据精准：可测定临界无开裂应力，定量评估材料抗SSC能力，优于定性检测方法。

通用性强：适配碳钢、低合金钢、耐蚀合金等多种材料，覆盖油气、石化等多行业。

（二）注意事项

安全防护：H₂S剧毒，试验需在密闭通风环境中进行，配备气体检测与应急防护设备。

参数严控：pH值、H₂S浓度、温度等参数波动会影响结果，需全程监控记录。

结果判定：试验后放大10倍检查试样，无断裂、无表面裂纹即为合格，避免误判。

五、结语

硫化氢工况下SSC风险防控是油气与石化行业安全运营的关键，方法A作为国际公认的抗SSC性能评价手段，凭借科学性、严苛性与通用性，成为材料选材、质量控制与安全评估的核心技术。实际应用中，需严格遵循标准规范，严控试验参数，结合工况需求精准评估材料性能，从源头规避SSC失效风险，保障设备长期安全稳定运行。
