中文
英文
在线客服
7XXX 系铝合金（Al-Zn-Mg-Cu）因超高强度、低密度特性，广泛应用于航空航天、轨道交通、海洋工程等关键领域，但在应力与腐蚀介质协同作用下易发生应力腐蚀开裂（SCC），严重威胁构件服役安全。本文结合 GB/T 22640-2023、GB/T 33883-2017 等国内标准及 ASTM G47-22 国际规范，系统阐述 7XXX 铝合金 SCC 敏感性试验的核心原理、主流方法、关键参数、结果评定及影响因素，为该系列铝合金制品的质量检测、工艺优化及安全应用提供技术参考。
一、引言
7XXX 系铝合金属于可热处理强化的超高强铝合金，典型牌号包括 7075、7050、7136 等，通过 Zn、Mg、Cu 等合金元素的合理配比，抗拉强度可达 500MPa 以上，兼具优异的加工性能与轻量化优势。但其晶体结构中存在晶界析出相（如 MgZn₂，η 相）和无沉淀析出带（PFZ），在拉伸应力与含 Cl⁻等腐蚀介质共同作用下，易引发沿晶开裂，即应力腐蚀开裂。SCC 具有隐蔽性强、突发性高的特点，裂纹扩展初期难以察觉，一旦发生易导致构件瞬间断裂，引发重大安全事故。
因此，开展 7XXX 铝合金制品 SCC 敏感性试验，精准评估其抗 SCC 性能，是航空航天、海洋工程等领域选材、工艺优化及服役安全管控的核心环节。目前国内主流试验标准为 GB/T 22640-2023《铝合金应力腐蚀敏感性评价试验方法》和 GB/T 33883-2017《7××× 系铝合金应力腐蚀试验方法（沸腾氯化钠溶液法）》，国际常用 ASTM G47-22 和 ISO 9591:2004，为试验提供了标准化依据。

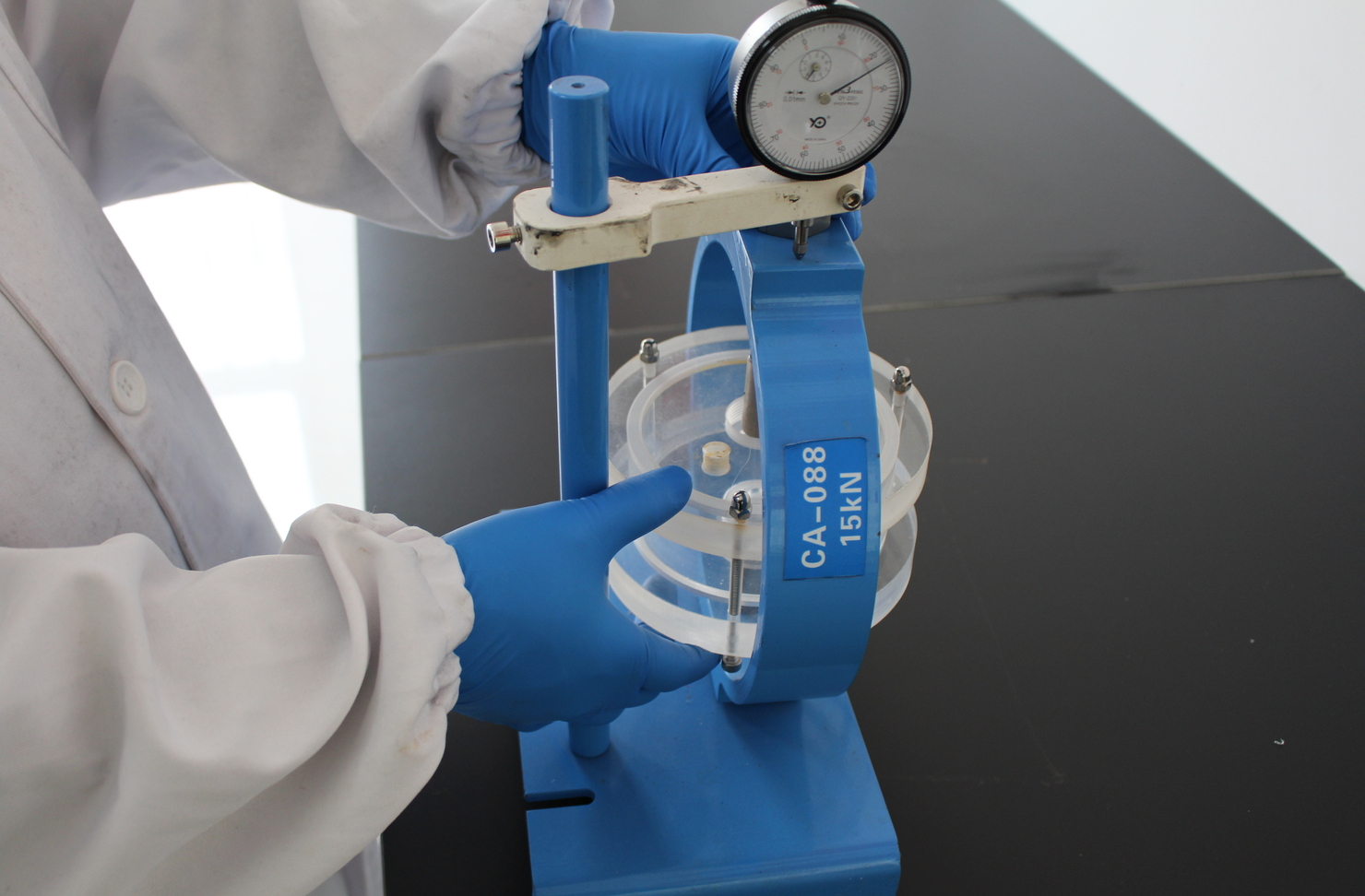

.png)
二、试验核心原理
7XXX 铝合金的 SCC 机制主要为阳极溶解与氢脆协同作用。一方面，晶界处的 MgZn₂析出相电极电位低于铝基体，在腐蚀介质中作为阳极优先溶解，形成沿晶腐蚀通道；另一方面，腐蚀过程产生的氢原子易沿晶界扩散富集，降低晶界结合力，在拉伸应力作用下加速裂纹萌生与扩展。当裂纹尖端的应力强度因子超过临界值时，裂纹持续扩展直至构件断裂。
SCC 敏感性试验的核心原理是模拟服役工况：对试样施加恒定 / 渐变拉伸应力，置于含 Cl⁻的腐蚀介质（如 NaCl 溶液）中，通过观察裂纹萌生时间、断裂寿命、裂纹形态及力学性能损失率，定量或定性评价材料的 SCC 敏感性。
三、主流试验方法与操作要点
依据加载方式与试验介质，7XXX 铝合金 SCC 敏感性试验分为恒应变试验、恒载荷试验、慢应变速率试验（SSRT） 和沸腾氯化钠溶液试验四大类，各类方法适用场景与操作要点如下：
（一）恒应变试验（C 型环 / U 型弯试验）
1. 适用场景
适用于厚度＞16mm 的型材、管材及大型结构件，模拟构件装配后残余应变状态，符合 GB/T 22640-2023 和 ASTM G47-22 规范。
2. 试样制备
采用 C 型环或 U 型弯试样，从制品短横向（ST）取样（SCC 敏感方向），避免加工损伤；
试样表面经砂纸打磨（逐级至 2000#）、抛光、脱脂除油，确保无氧化皮、划痕。
3. 试验操作
用 316L 不锈钢夹具固定试样，施加规定应变（通常为 0.2%~0.5%），保持应变恒定；
腐蚀介质为3.5% NaCl 溶液（pH 6.4~7.2），采用全浸或周期浸润（浸 10min、干 50min）方式；
试验温度控制为（35±1）℃，持续时间 72~500h，定期目视或显微镜观察裂纹萌生情况。
（二）恒载荷试验
1. 适用场景
适用于高强度薄壁件（如飞机蒙皮、汽车轮毂），模拟构件承受恒定拉伸载荷的服役状态，可精准测定临界应力阈值。
2. 试样制备
采用标准拉伸试样（GB/T 228.1），短横向取样，表面抛光处理；
避免试样表面划痕、毛刺，防止应力集中导致裂纹提前萌生。
3. 试验操作
通过砝码或杠杆系统施加恒定拉伸载荷（通常为屈服强度的 50%~80%）；
腐蚀介质与温度同恒应变试验，记录试样断裂时间，对比空白试样（空气环境）评估敏感性；
试验终止条件：试样断裂或达到规定时间（如 500h）。
（三）慢应变速率试验（SSRT）
1. 适用场景
快速筛选材料 SCC 敏感性，24~72h 即可获得结果，适用于新材料研发、工艺优化及批量检测，符合 GB/T 22640-2023 附录 A。
2. 核心参数
应变速率：1×10⁻⁶~1×10⁻⁴ s⁻¹（典型值 1×10⁻⁶ s⁻¹），远低于常规拉伸试验，加速裂纹扩展；
腐蚀介质：3.5% NaCl 溶液（pH 6.4~7.2），温度（35±1）℃。
3. 操作流程
拉伸试样安装于慢应变速率试验机，腐蚀槽注入介质，确保试样标距段全浸；
以设定速率拉伸，直至试样断裂或应变达 20%，同步记录载荷 - 位移曲线；
对比空气与腐蚀介质中的断裂伸长率、抗拉强度，计算SCC 敏感指数。
（四）沸腾氯化钠溶液试验
1. 适用场景
专门用于含铜量＜1.2% 的 7XXX 铝合金，加速 SCC 进程，缩短试验周期，依据 GB/T 33883-2017。
2. 试验参数
介质：沸腾的 3.5% NaCl 溶液（100℃），pH 6.4~7.2；
试样：弯曲梁或 C 型环试样，施加规定应变；
持续时间：24~96h，观察裂纹萌生情况。
四、结论与展望
7XXX 铝合金 SCC 敏感性试验是评估其服役安全性的核心技术手段，恒应变试验适用于大型构件，恒载荷试验可测定临界应力，SSRT 能快速筛选材料，沸腾氯化钠试验适用于低铜合金的快速评估，各类方法需严格遵循 GB/T 22640-2023 等标准控制关键参数。
目前，7XXX 铝合金 SCC 试验正朝着标准化、快速化、智能化方向发展：一方面，国内标准不断更新完善，与国际标准接轨；另一方面，结合有限元模拟、电化学测试（如极化曲线、阻抗谱），可深入揭示 SCC 机制，优化试验方案。
在航空航天、海洋工程等领域，需进一步强化 SCC 敏感性试验的应用，结合材料成分优化、热处理工艺改进及表面防护（如阳极氧化、电泳），提升 7XXX 铝合金制品的抗 SCC 性能，保障构件长期安全服役。
